地坪漆起水泡多發(fā)生在一樓或地下室,，有時(shí)二樓以上也時(shí)有發(fā)生，環(huán)氧地坪漆起水泡一般在施工后不久就發(fā)現(xiàn),，有的上午鋪貼的環(huán)氧樹(shù)脂地坪下午就有水泡,。水泡由小到大，不斷發(fā)展,，發(fā)展到一定程度后停止,。氣溫越高，水泡就越容易發(fā)生,，發(fā)展的速度也越快,。水泡形狀各異，其大小不一,。有的水泡直徑達(dá)1m以上,，高度達(dá)20~50mm,。

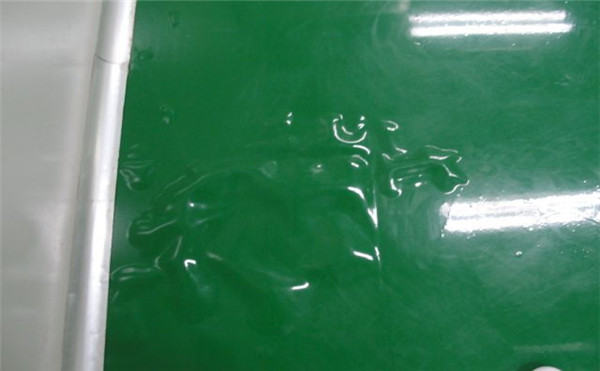

起水泡的環(huán)氧地坪

    水泡的產(chǎn)生與施工地區(qū)沒(méi)有明顯的關(guān)系，同一地區(qū)有的嚴(yán)重,，有的較輕,，有的完好。同一小組操作,，同一材料施工的環(huán)氧地面層,，有的起水泡，有的完好,，說(shuō)明水泡是多種因素造成的。

    起水泡的原因,，是大家關(guān)心的一個(gè)問(wèn)題,，剖開(kāi)水泡發(fā)現(xiàn)，泡內(nèi)都含有水分或炎黃色液體,，環(huán)氧地面層與基層脫離,，粘在基層上的膠結(jié)料被拉成峰窩狀；按照“物理學(xué)”解釋?zhuān)谑⒂幸后w的密閉容器內(nèi),，液體蒸發(fā),，形成飽和狀態(tài)的三條曲線的溫度與壓力關(guān)系。

    在密閉的容器內(nèi),，含有飽和水蒸汽的壓力,，是隨著溫度的升高而上升，當(dāng)溫度為20.C時(shí),，鼓包內(nèi)的壓力為0.01MPa,；而當(dāng)溫度為70~80.C之間是直線上升到0.1MPa；很多地區(qū)在炎熱的夏季地面的極端輻射熱可達(dá)70.C左右,，在這樣的高溫下,，環(huán)氧膠結(jié)料已經(jīng)軟化粘力大大降低，因此就形同向輪胎內(nèi)漸漸鼓氣一樣,，使環(huán)氧地面層中鼓起了大包,，將膠結(jié)料被拉成蜂窩狀；其中沒(méi)有起水泡的部分環(huán)氧層和地面部分沾不牢固,，仔細(xì)觀測(cè)接觸部分,，也會(huì)發(fā)現(xiàn)有無(wú)法固化的部分，原因是環(huán)氧有潮氣不能固化,；那么水分從何處來(lái)的呢,？

    主要有以下幾個(gè)水的來(lái)源：

    1.基層、如水泥砂漿找平層,，最大含水率達(dá)12%左右,，基層的最大含水量大于找平層,。

    2.環(huán)氧中的其它配料內(nèi)的脫水不盡。

    3.環(huán)氧和基層施工時(shí)結(jié)合不好留下空隙和環(huán)氧本身的化學(xué)活性,，沒(méi)有完全固化或者是遇到潮濕氣沒(méi)有完全固化的殘留物或氣體,。

    4.基層的地下滲透的潮濕氣體。

    從以上四個(gè)方面來(lái)分析,，基層的潮濕是主要的,，絕對(duì)干燥的基層是沒(méi)有的。含水率的大小也不能決定環(huán)氧樹(shù)脂地坪是否會(huì)產(chǎn)生水泡,，基層的部份水氣和環(huán)氧殘留物被包裹在環(huán)氧與基層內(nèi),，形成大小不一的氣泡，由于環(huán)氧層本身不透水氣,，水氣不能排出,，留下起泡的根苗。所以泡都產(chǎn)生在平面上,，多在基層與環(huán)氧層之間,；基層中的水分是很難避免的，這就是造成環(huán)氧地面層起水泡的重要因素,。
